PROYECTO: ALARMA LASER- SENSOR DE MOVIMIENTOS

Objetivo
Montar un sistema de detección y de alarma que genere un estado de alerta cuando una persona se mueva en un área restringida o de acceso controlado

Marco Teórico

Alarma Laser con Sensor de Movimiento
En 1852 se inventa el primer sistema de alarma electro-mecánico por Edwin Holmes, quien es un inventor estadounidense de Boston, Massachusetts, pero es patentada en 1853 por el reverendo Augusto Russell y más tarde, Holmes adquiere los derechos de patente y la fabricación del producto en su fábrica en Boston.
Internacionalmente los sistemas de alarmas fotoeléctricas que utilizan una fuente de luz y una foto sensor como un LDR o un fototransistor, poseen grandes limitaciones en relación con el espacio protegido, tanto por la sensibilidad del elemento receptor como por la potencia del elemento emisor.
Debido a que en los últimos años ha incrementado el porcentaje de robos en las casas a pesar de contar con cerco eléctrico, que en realidad, este ya no representa una medida de seguridad confiable, hemos buscado conseguir con este proyecto, proveer a hogares de sectores peligrosos y de bajos recursos, el conocimiento de realizar una fácil alarma casera y  de bajo costo, al igual que mostraremos la efectividad de una alarma laser con simples espejos.
La ventaja principal es que resulta más eficaz para hogares pequeños donde no se use muchos espejos, mientras más cuadrados resulten los espacios a proteger, más recomendable es usar esta alarma. Pero también tiene como mayor desventaja que los animales también pueden activarla, sin querer.

Su funcionamiento se basa en el cambio de estado que se produce cuando un objeto corta la trayectoria de las ondas que transcurren entre dos sensores. La señal recibida se pasa por un comparador de señales que, en el caso de encontrar alguna diferencia entre las señales de los sensores, hace que un elemento de aviso se active (altavoz, sirena, bombilla, etc.)
Otra opción es utilizar un dispositivo que envíe rayos láser a una fotorresistencia que varía con el calor. Puede servirnos el típico láser que venden en un mercadillo. Cuando una persona corte la trayectoria del rayo luminoso, el valor de la fotorresistencia variará y la alarma saltará.
Los detectores de movimiento transmiten señales de radio de alta frecuencia y dan un aviso si alguien entra en tu casa. Y podemos encontrar diferentes tipos.

Sensores infrarrojos
Los detectores de movimiento utilizan luces infrarrojas para detectar los cambios de calor, como por ejemplo cuando una persona se mueve a través de una habitación, esta luz lo detecta con la ayuda del sensor infrarrojo. Si una persona se mueve del rango del sensor de movimiento, se activará la alarma.


DIAGRAMA DEL PROTOTIPO

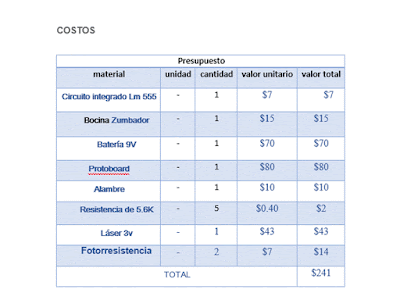

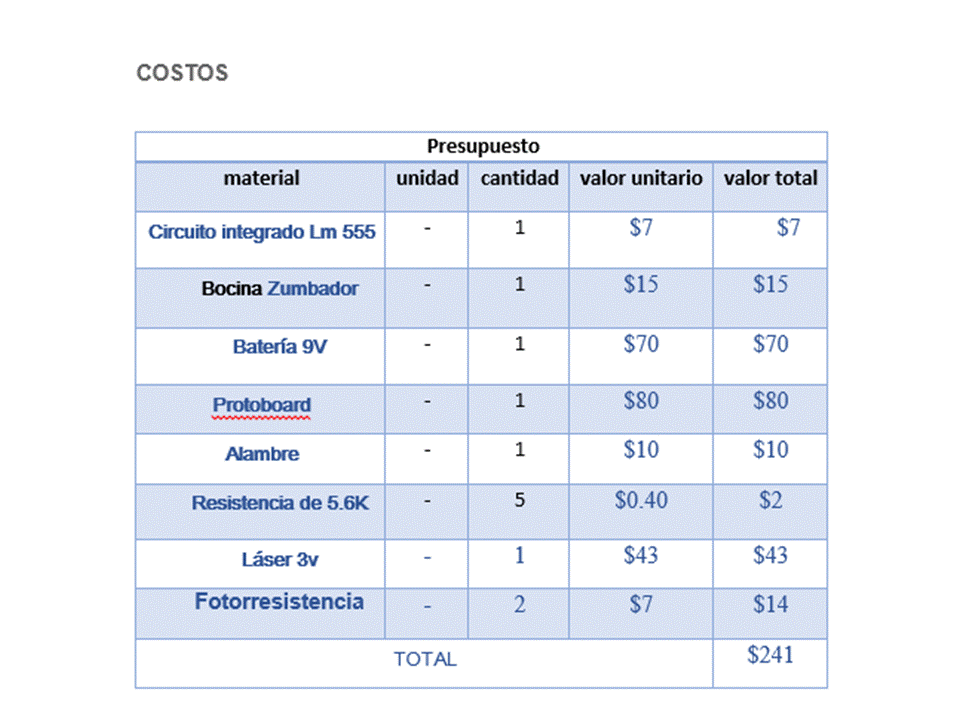

Material
·         Circuito integrado Lm 555
·         Zumbador
·         Batería 9V
·         Protoboard
·         Alambre
·         Resistencia de 5.6K
·         Láser 3v
·         Fotorresistencia
Para evitarnos fastidios en cuanto a configurar el diodo laser que siempre necesita un lente de enfoque podemos usar un puntero de llavero de los chinos , son baratísimos y traen sus pilas y su resistencia limitadora de corriente,aqui se describe las partes de un puntero láser chino, que emite luz roja de 680 nm, ya desmontado: Puede observarse:
1. Conexión del polo negativo de las baterías
 2. Pulsador de encendido
3. Resistencia limitadora de corriente de 47 Ohmios 4. Carcasa del diodo láser
 5. Muelle de ajuste de la lente con tornillos
6. Lente de convergencia del haz
